PROCESADOR (E/S)
En las entradas y salidas se ejecutan desde el procesador entran tres conceptos que se deben conocer.
1. DMA(acceso directo a memoria)
La UPC y el controlador de entrada y salida internacional solo cuando la UCP debe dar el control del bus del sistema al controlador de entrad y salida como respuesta a una petición de este ultimo. este tipo de capacidad es lo que se conoce como acceso directo a memoria (DMA)
La mayoría de los computadores de hoy día tienen la posibilidad de interrupción y de DMA. Un controlador de DMA posee un control parcial de la operación de E/S. La UCP puede liberarse totalmente si se introduce en el computador un Procesador de E/S (PE/S) o canal. Análogamente al DMA, el PE/S tiene acceso a la memoria principal y puede interrumpir a la UCP, sin embargo puede emplear un repertorio de instrucciones diferentes del de la UCP (ya que está orientado a operaciones de E/S).
2. CANALES
El canal de E/S es una extensión del concepto de DMA. Un canal de E/S tiene la capacidad de ejecutar instrucciones de E/S, lo que da un control total sobre las operaciones de E/S.
Las instrucciones de E/S se almacenan en la memoria principal y serán ejecutadas por un procesador de propósito específico en el mismo canal de E/S.

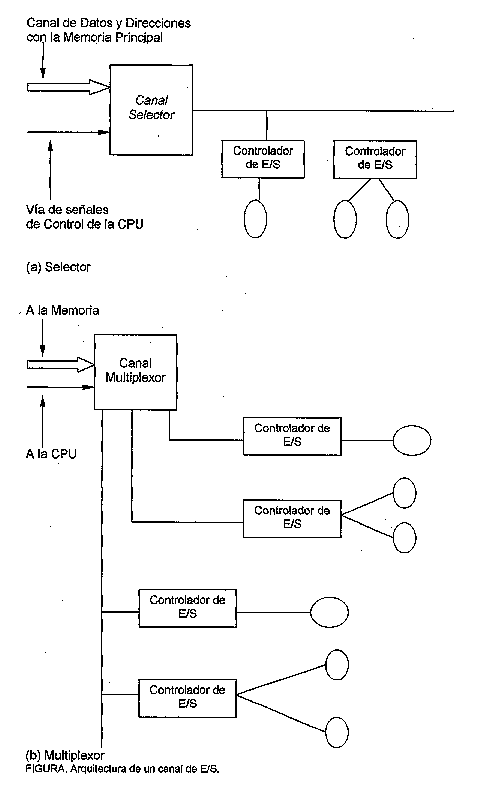

Hay dos tipos comunes de canales de E/S, como se ilustra en la figura:
Las instrucciones también se pueden calcificar por el tipo de operación que se realiza, como por ejemplo. el control de cadenas de caracteres, el control de la memoria cache, instrucciones aritméticas, instrucciones de transferencia de datos, instrucciones de comparación.
en forma general las instrucciones del procesador le permite realizar tareas, esto ejecutandoce aun tiempo una o varias de estas instrucciones, en algunos procesadores las instrucciones se dividen deacuerdo al área del procesador en la cual tuvieran acción .
a continuación se presentan instrucciones de varios procesadores, algunos son ya viejas y no se usan en la actualidad, como vera en algunos, que pertenecen a una misma familia, las instrucciones varían o se han añadido otras.
| Mnemónico | Descripción | OPR | OPA |
|---|---|---|---|
| WRM | Escribir el acumulador en RAM | 1110 | 0000 |
| WMP | Escribir el acumulador en port de salida de RAM | 1110 | 0001 |
| WRR | Escribir el acumulador en port de salida de ROM | 1110 | 0010 |
| WPM | Escribir el acumulador en el medio byte especificado de RAM (se usa en los microprocesadores 4008 y 4009 solamente) | 1110 | 0011 |
| WR0 | Escribir el acumulador en el carácter de estado de RAM 0, 1, 2, 3 | 1110 | 0100 |
| WR1 | 1110 | 0101 | |
| WR2 | 1110 | 0110 | |
| WR3 | 1110 | 0111 | |
| SBM | Restar el contenido de la posición previamente especificada de RAM del acumulador con préstamo | 1110 | 1000 |
| RDM | Cargar en el acumulador el contenido de la posición de RAM | 1110 | 1001 |
| RDR | Cargar en el acumulador el contenido del port de entrada de ROM | 1110 | 1010 |
| ADM | Sumar el contenido de la posición previamente especificada de RAM al acumulador con acarreo | 1110 | 1011 |
| RD0 | Almacenar en el acumulador el carácter de estado de RAM 0, 1, 2, 3 | 1110 | 1100 |
| RD1 | 1110 | 1101 | |
| RD2 | 1110 | 1110 | |
| RD3 | 1110 | 1111 |
la siguiente tabla muestra el grupo de instrucciones del acumulador
| Mnemónico | Descripción | OPR | OPA |
|---|---|---|---|
| CLB | Limpiar el acumulador y el acarreo | 1111 | 0000 |
| CLC | Limpiar el indicador de acarreo | 1111 | 0001 |
| IAC | Incrementar el acumulador | 1111 | 0010 |
| CLC | Complementar el acarreo | 1111 | 0011 |
| CMA | Complementar el acumulador | 1111 | 0100 |
| RAL | Rotar acumulador y acarreo hacia la izquierda | 1111 | 0101 |
| RAR | Rotar acumulador y acarreo hacia la derecha | 1111 | 0110 |
| TCC | Sumar acarreo al acumulador y limpiar el acarreo | 1111 | 0111 |
| DAC | Decrementar el acumulador | 1111 | 1000 |
| TCS | Restar acarreo del acumulador y limpiar el acarreo | 1111 | 1001 |
| STC | Poner el acarreo a uno | 1111 | 1010 |
| DAA | Ajuste decimal del acumulador | 1111 | 1011 |
| KBP | Convierte un código 1 de 4 a binario en el acumulador | 1111 | 1100 |
| DCL | Designar línea de comando | 1111 | 1101 |
EL MICROPROCESADOR
EL microprocesador es un circuito integrado que contiene algunos o todos los elementos hardware, y el de CPU, que es un concepto lógico; una CPU puede estar soportada por uno o varios microprocesadores, y un micro procesador puede soportar una o varias CPU, un núcleo suele referirse a una porción del procesador que realiza todas las actividades de una CPU real
AUTOR: ALISON GARCIA.
